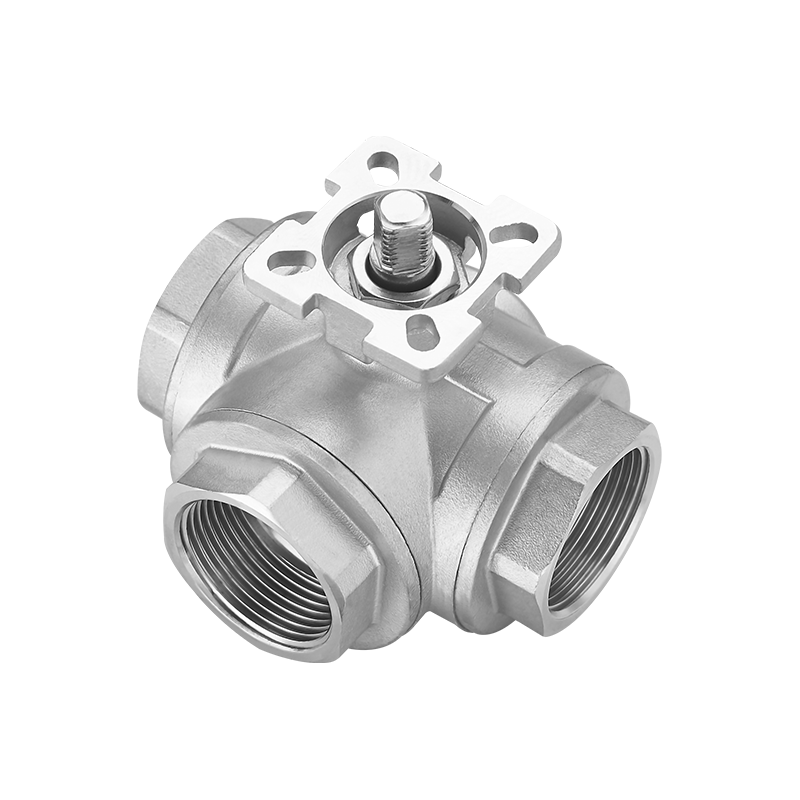

صمام كروي ذو 3 منافذ: تحكم أكثر ذكاءً في التدفق لأنظمة الأنابيب

يعتقد معظم الناس أن الصمام الكروي يتم تشغيله وإيقافه فقط. منفذين. طريقة واحدة للدخول، طريقة واحدة للخروج. لكن أ 3 صمام الكرة المنفذ يفعل المزيد. ويضيف افتتاحًا ثالثًا يغير اللعبة تمامًا. الآن يمكنك تبديل التدفق بين خطين مختلفين. أو قم بدمج تدفقين واردين في تدفق واحد. أو إرسال التدفق من مصدر واحد إلى أي من المكانين. صمام واحد يؤدي العمل الذي قد يتطلب صمامين أو ثلاثة صمامات قياسية.

L-Port مقابل T-Port: أداتان مختلفتان

ليس كل صمام كروي ثلاثي المنافذ يعمل بنفس الطريقة. كل ذلك يعود إلى شكل الثقب الموجود داخل الكرة.

تحتوي الكرة ذات المنفذ L على ممر على شكل الحرف L. وهي تربط المنفذ المركزي بمنفذ جانبي واحد في كل مرة. أدر المقبض، وسيتحول الاتصال إلى الجانب الآخر. هذا هو المحول الخاص بك. يأتي التدفق من خلال المركز ويخرج إلى اليسار أو اليمين. اتجاه واحد في وقت واحد. بسيط.

تحتوي الكرة ذات المنفذ T على ممر على شكل حرف T. الآن أصبحت الأمور أكثر مرونة. يمكن للصمام الكروي T-port 3 توصيل جميع المنافذ الثلاثة في وقت واحد. مدخلان يختلطان في مخرج واحد. أو مدخل واحد يرسل التدفق إلى كلا المنفذين في وقت واحد. يمكنك الحصول على خيارات لا يمكن أن يقدمها منفذ L.

وهنا الفرق العملي:

• منفذ L - اختر وجهة واحدة في كل مرة. جيد للتبديل بين الخزانات أو المرشحات.
• منفذ T - يمكنك مزج مصدرين أو تغذية وجهتين في وقت واحد. جيد للمزج أو الحشو المتوازي.

أين ترى هذه الصمامات فعليًا

قم بالمرور عبر مصنع كيميائي أو نظام تدفئة، وستجد 3 وحدات صمامات كروية في بعض النقاط الرئيسية.

حلقات التدفئة والتبريد تستخدمها طوال الوقت. يقوم صمام واحد بتبديل الماء الساخن بين مناطق مختلفة. لا داعي لإغلاق الغلاية بالكامل لإعادة توجيه التدفق.

تعد معالجة الدفعات الكيميائية مستخدمًا كبيرًا آخر. تأتي المواد الخام من خلال خط واحد. يقوم الصمام الكروي ذو 3 منافذ بإرسال المنتج النهائي إلى خزانات تخزين مختلفة. أدر المقبض، وستتغير الوجهة.

أماكن مشتركة أخرى:

• تجاوز الخطوط حول المضخات أو المرشحات. يفتح الصمام الممر الجانبي حتى تتمكن من صيانة المعدات دون إيقاف كل شيء.
• أنظمة أخذ العينات. قم بتحويل تدفق صغير إلى نقطة اختبار، ثم أرسل الباقي مرة أخرى إلى الخط الرئيسي.
• مزارع الدبابات. خط إمداد واحد يغذي أوعية تخزين متعددة. يختار الصمام الخزان الذي سيتم ملؤه.

ما يجب مشاهدته عند شراء واحدة

الصمام الكروي ذو 3 منافذ ليس مجرد صمام قياسي بفتحة إضافية. هناك تفاصيل مهمة.

أولاً، تعرف على نمط المنفذ الذي تحتاجه. منفذ L لتحويل. منفذ T للخلط أو التدفق المتزامن. أخطأ، والصمام لن يفعل ما تريد.

يمكن أن تكون تقييمات الضغط صعبة. تتمتع بعض نماذج الصمامات الكروية ذات الثلاثة منافذ بحدود ضغط أقل من الإصدارات ذات المنفذين بنفس الحجم. المزيد من المنافذ يعني المزيد من مسارات التسرب المحتملة. تمرير الكرة أكثر تعقيدًا أيضًا. تحقق من المواصفات قبل افتراض أنها تطابق تقييمات الصمامات القياسية.

المواد هي نفس الصمامات الكروية العادية. النحاس للماء والهواء. الفولاذ المقاوم للصدأ للمواد الكيميائية وتصنيع الأغذية. PVC للسوائل المسببة للتآكل التي تهاجم المعدن. اختر ما يناسب السوائل والبيئة الخاصة بك.

مادة المقعد مهمة. PTFE هو المعيار للتطبيقات. يتعامل مع نطاق واسع من درجات الحرارة ويقاوم المواد الكيميائية. قد تحتاج درجات الحرارة المرتفعة إلى مقاعد خاصة.

تثبيت واستخدام واحد

يحتاج الصمام الكروي ذو 3 منافذ إلى التحرك في الاتجاه الصحيح. عادة ما يحدد الجسم أي منفذ هو. يمكن للمرء أن يقول "مشترك" أو "مدخل". والبعض الآخر عبارة عن منافذ أو منافذ ثانوية. ضعه في الخلف، ولن تتطابق أوضاع المقبض مع ما تقوله العلامات.

موقف المقبض يخبرك بما يحدث. في الصمام ذو المنفذ L، يشير المقبض عادةً إلى المخرج النشط. المقبض الذي يشير إلى اليسار يعني أن التدفق يتجه إلى اليسار. التعامل مع الإشارة إلى اليمين يعني أن التدفق يسير بشكل صحيح. تتمتع بعض التصميمات بوضعية 45 درجة حيث تكون جميع المنافذ مغلقة.

تشغيل الصمام بسيط. يتحرك ربع دورة من موضع إلى آخر. لا قوة الماضي توقف. الإفراط في السفر يضر بالكرة أو المقاعد.

إذا أصبح من الصعب تشغيل الصمام، فهذا يعني أن هناك خطأ ما. الحطام على الكرة. مقاعد منتفخة. زيوت التشحيم المجففة. لا تجبره فقط. اكتشف المشكلة أو استبدل الصمام.

الصيانة مع مرور الوقت

يحتاج الصمام الكروي ذو 3 منافذ إلى اهتمام أقل من العديد من أنواع الصمامات الأخرى. ولكنها ليست خالية من الصيانة.

الختم الجذعي هو نقطة التسرب الشائعة. غالبًا ما يتوقف التنقيط الصغير من منطقة المقبض عند ربع دورة من صامولة الجذع. لا تبالغ. وهذا يجعل من الصعب تشغيل الصمام.

يمكن للصمامات التي تبقى في وضع واحد لعدة أشهر أن تلتصق. المقاعد مرتبطة بالكرة. قم بتمرين الصمام بشكل دوري. قم بتدويرها عبر جميع المواقف عدة مرات في السنة.

إذا كان الصمام بحاجة إلى التفكيك، فضع علامة على موضع كل شيء قبل تفكيكه. يحتوي الصمام الكروي ذو 3 منافذ على أجزاء داخلية أكثر من الصمام القياسي. اتجاه الكرة مهم. أعده بشكل خاطئ، ولن تتطابق أوضاع المقبض مع نمط التدفق.

حل بسيط للأنابيب المعقدة

عندما تحتاج إلى التبديل بين خطين أو خلط مصدرين، غالبًا ما يكون الصمام الكروي ذو 3 منافذ هو الحل الأنظف. صمام واحد بدلا من اثنين أو ثلاثة. مقبض واحد بدلاً من عدة. أنابيب أقل، نقاط تسرب أقل، تشغيل أسهل. ما عليك سوى مطابقة نمط المنفذ مع تطبيقك، وسيعمل لسنوات مع الرعاية الأساسية.
