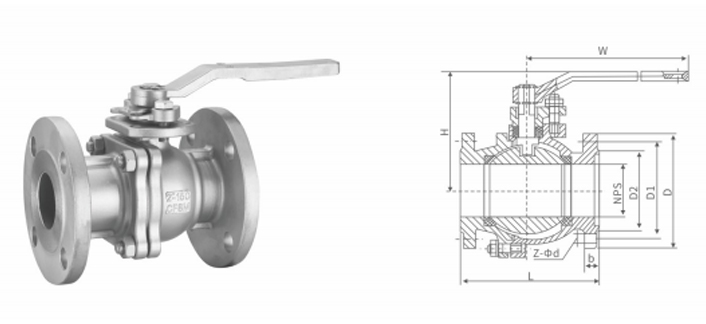

صمام كروي يدوي ذو شفة مكون من قطعتين من المعيار الأمريكي من فئة ANSI 150

هيكل الاستثمار SS 304/316
منفذ كامل ANSI-CLASS 150LB/JIS10K/PN16
مناسب لمجموعة كاملة من السوائل والغازات
أختام ومقاعد من التيفلون النقي
نطاق درجة الحرارة: -10 إلى 120 درجة مئوية
عزم تشغيل منخفض
تم اختباره بشكل فردي بنسبة 100%
جذع مقاوم للانفجار
مقبض من الفولاذ المقاوم للصدأ عالي التحمل

التسمية - المواد
الجسم - SS 316/CF8M
الكرة - SS 316/CF8M
المقعد - RPTFE
قبعة - SS 316/CF8M
الجذع - SS 304
التعبئة الجذعية - SS 304
ختم الجسم - PTFE
ختم الجذع - PTFE
الترباس - SS 304
الغدة - SS 316/CF8M
سدادة - SS 304
المقبض - SS 316/CF8M
حلقة كبس - SS 304
الجوز - SS 304

يستخدم الصمام الكروي بشكل أساسي لقطع الوسط أو توصيله، ويمكن استخدامه أيضًا لتنظيم السائل والتحكم فيه. تستخدم على نطاق واسع في البترول والكيماويات والمعادن والطاقة الكهربائية والبناء والحرارة وإمدادات المياه والصرف الصحي ومعالجة المياه وغيرها من الصناعات. تسمى الصمامات وفقًا للمعايير الأمريكية بالصمامات القياسية الأمريكية. ينطبق على خطوط الأنابيب المختلفة من الفئة 150~الفئة 1500. الجزء المغلق من الصمام الكروي القياسي الأمريكي عبارة عن كرة، وتدور الكرة حول الخط المركزي لجسم الصمام لفتح الصمام وإغلاقه. تُستخدم الصمامات الكروية بشكل أساسي لقطع وتوزيع وتغيير اتجاه تدفق الوسط في خط الأنابيب. هناك بشكل أساسي معايير API وASME، وASTM هو معيار المواد.

صمام كروي ذو شفة: جزء إغلاقه عبارة عن كرة، وتدور الكرة حول الخط المركزي لجسم الصمام لفتح وإغلاق الصمام. يستخدم الصمام الكروي بشكل أساسي لقطع وتوزيع وتغيير اتجاه تدفق الوسط في خط الأنابيب. ويمكن تقسيم الصمام الكروي ذو الحافة إلى نوع مستقيم ونوع ثلاثي الاتجاه ونوع زاوية قائمة وفقًا لموضع قناته. يتم استخدام الصمامين الكرويين الأخيرين لتوزيع الوسط وتغيير اتجاه تدفق الوسط.

1 الصمام الكروي العائم: كرة الصمام الكروي عائمة. تحت تأثير الضغط المتوسط، يمكن للكرة أن تنتج إزاحة معينة وتضغط بإحكام على سطح الختم لطرف المخرج لضمان إغلاق طرف المخرج. يتميز الصمام الكروي العائم بهيكل بسيط وأداء إغلاق جيد، ولكن يتم نقل حمل الكرة التي تحمل وسط العمل بالكامل إلى حلقة إغلاق المخرج، لذلك من الضروري النظر فيما إذا كانت مادة حلقة الختم يمكنها تحمل حمل العمل من الوسط الكروي. يستخدم هذا الهيكل على نطاق واسع في الصمامات الكروية ذات الضغط المتوسط والمنخفض. ينتمي صمام شينهونغ الكروي إلى صمام كروي عائم.

2 صمام كروي ثابت: كرة الصمام الكروي ثابتة ولا تتحرك بعد الضغط عليها. يحتوي الصمام الكروي الثابت على مقعد صمام عائم. بعد الضغط عليه بواسطة الوسط، يتحرك مقعد الصمام، بحيث يتم الضغط على حلقة الختم بإحكام على الكرة لضمان الختم. عادة ما يتم تركيب المحامل على العمودين العلوي والسفلي بالكرة، ويكون عزم التشغيل صغيرًا، وهو مناسب للصمامات ذات الضغط العالي والقطر الكبير. من أجل تقليل عزم تشغيل الصمام الكروي وزيادة موثوقية الختم، ظهرت صمامات كروية محكمة الغلق بالزيت في السنوات الأخيرة. يتم حقن زيت تشحيم خاص بين أسطح الختم لتكوين طبقة زيتية، مما لا يعزز أداء الختم فحسب، بل يقلل أيضًا من عزم الدوران التشغيلي. ، أكثر ملاءمة للصمامات الكروية ذات الضغط العالي والقطر الكبير.

3. الصمام الكروي المرن: تكون كرة الصمام الكروي مرنة. يتم تصنيع كل من الكرة وحلقة منع تسرب مقعد الصمام من مواد معدنية، ويكون ضغط منع التسرب الخاص كبيرًا جدًا. ضغط الوسط نفسه لا يفي بمتطلبات الإغلاق، ويجب تطبيق قوة خارجية. هذا الصمام مناسب لدرجة الحرارة العالية ومتوسط الضغط العالي. يتم الحصول على الكرة المرنة عن طريق فتح أخدود مرن في الطرف السفلي من الجدار الداخلي للكرة للحصول على المرونة. عندما يتم إغلاق القناة، يتم استخدام رأس الإسفين من ساق الصمام لتوسيع الكرة وضغط مقعد الصمام لتحقيق الإغلاق. قبل تدوير الكرة، قم بفك رأس الوتد، وستعود الكرة إلى شكلها الأصلي، بحيث تكون هناك فجوة صغيرة بين الكرة ومقعد الصمام، والتي يمكن أن تقلل من الاحتكاك وعزم تشغيل السطح مانع التسرب.
