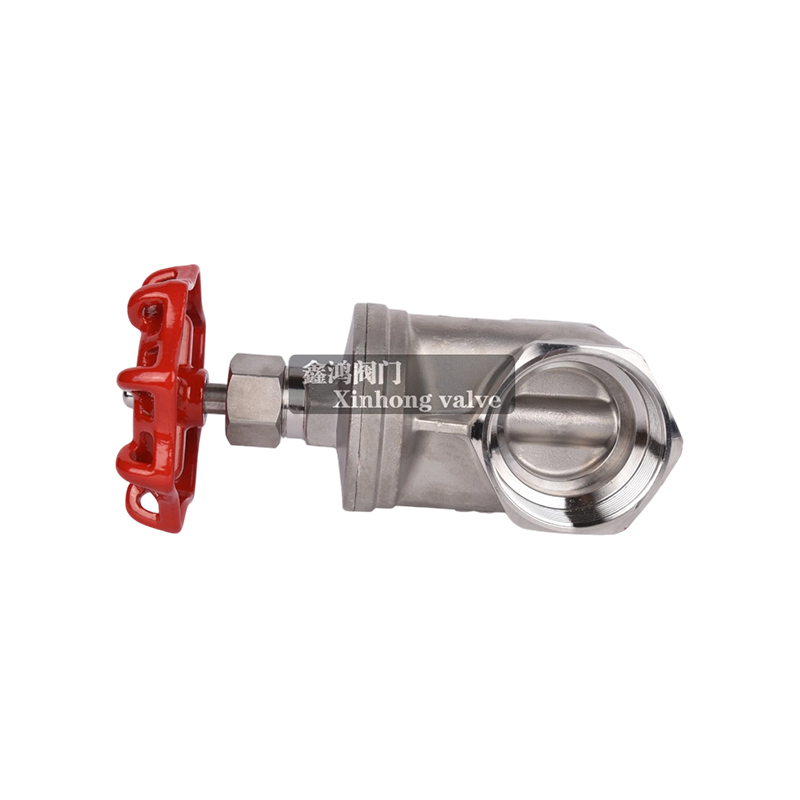

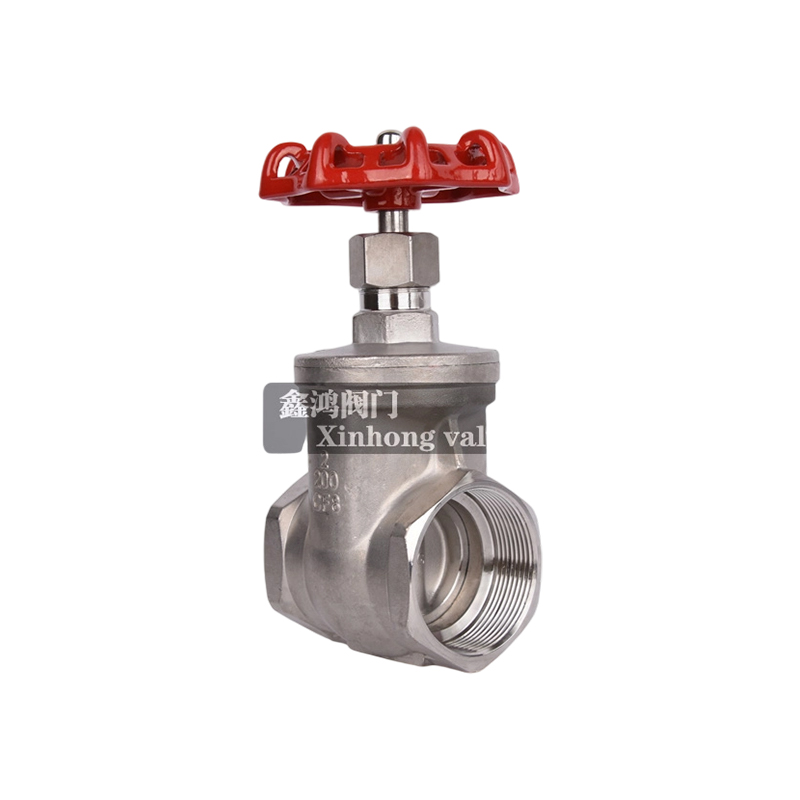

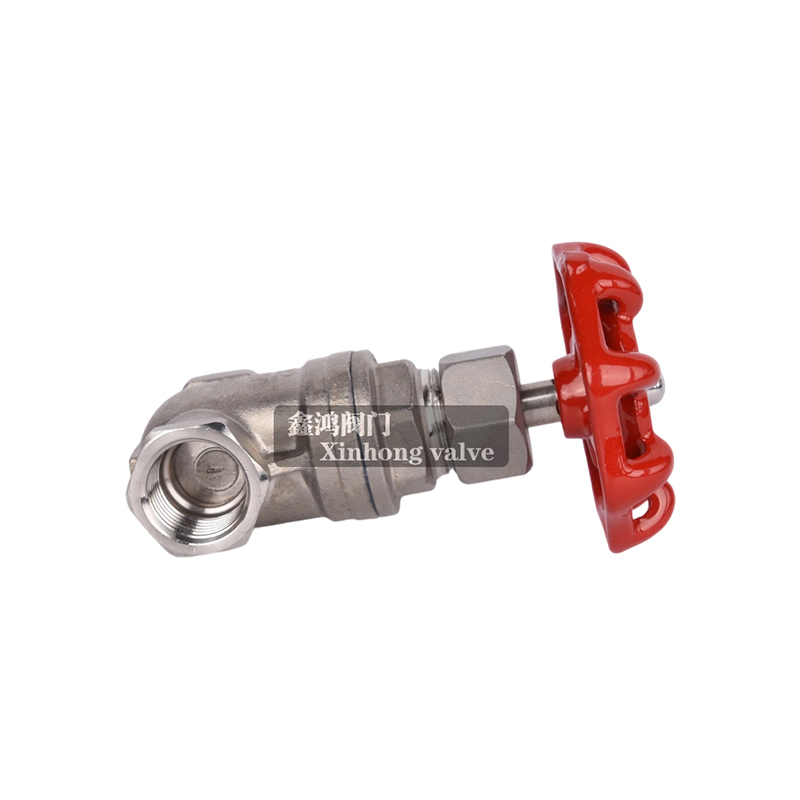

صمام بوابة نهاية المسمار الخانق منخفض الضغط

الوسائط: الماء، النفط، الغاز، الخ
النوع: مستقيم
المواد: الفولاذ المقاوم للصدأ
نموذج الاتصال: الخيط
الضغط: ضغط منخفض
المحرك: يدوي
المميزات:
1/4"~4" (DN8~DN100)
و. ص: 200WOG، 200PSI
و. T.:-20oC ~200oC (-4oF~392oF)
صب الاستثمار
جذع غير صاعد
نوع الخيط: ASME B1.20.1 (NPT)، DIN 2999 وBS21، ISO7/1 وEN10226

صمام البوابة: جزء الفتح والإغلاق من صمام البوابة هو البوابة، واتجاه حركة البوابة متعامد مع اتجاه السائل. لا يمكن فتح صمام البوابة إلا بالكامل وإغلاقه بالكامل، ولا يمكن تعديله.

الخنق والخنق. تحتوي البوابة على سطحين مانعين للتسرب. يشكل سطحا الختم لصمام بوابة الوضع الأكثر استخدامًا شكل إسفين. تختلف زاوية الإسفين وفقًا لمعلمات الصمام، عادةً 5°، و2°52' عندما لا تكون درجة حرارة الوسط مرتفعة. يمكن تحويل بوابة صمام البوابة الإسفينية إلى وحدة واحدة تسمى البوابة الصلبة؛ ويمكن أيضًا تحويلها إلى بوابة يمكنها إنتاج قدر صغير من التشوه لتحسين صناعتها وتعويض انحراف زاوية سطح الختم أثناء المعالجة. تسمى اللوحة بالبوابة المرنة.

عندما يتم إغلاق صمام البوابة، لا يمكن إغلاق سطح الختم إلا بالضغط المتوسط، أي الاعتماد على الضغط المتوسط للضغط على سطح الختم للبوابة إلى مقعد الصمام على الجانب الآخر لضمان إغلاق سطح الختم، وهو ذاتي الغلق. يتم إجبار معظم صمامات البوابة على الإغلاق، أي عندما يتم إغلاق الصمام، يجب دفع البوابة ضد مقعد الصمام بواسطة قوة خارجية لضمان إحكام سطح الإغلاق.

تتحرك بوابة صمام البوابة في خط مستقيم مع ساق الصمام، وهو ما يسمى صمام بوابة قضيب الرفع، المعروف أيضًا باسم صمام بوابة القضيب الصاعد. عادة، توجد خيوط شبه منحرفة على قضيب الرفع. من خلال الصمولة الموجودة في الجزء العلوي من الصمام والأخدود الموجه على جسم الصمام، تتغير الحركة الدورانية إلى حركة خطية، أي يتغير عزم التشغيل إلى قوة دفع تشغيلية.
