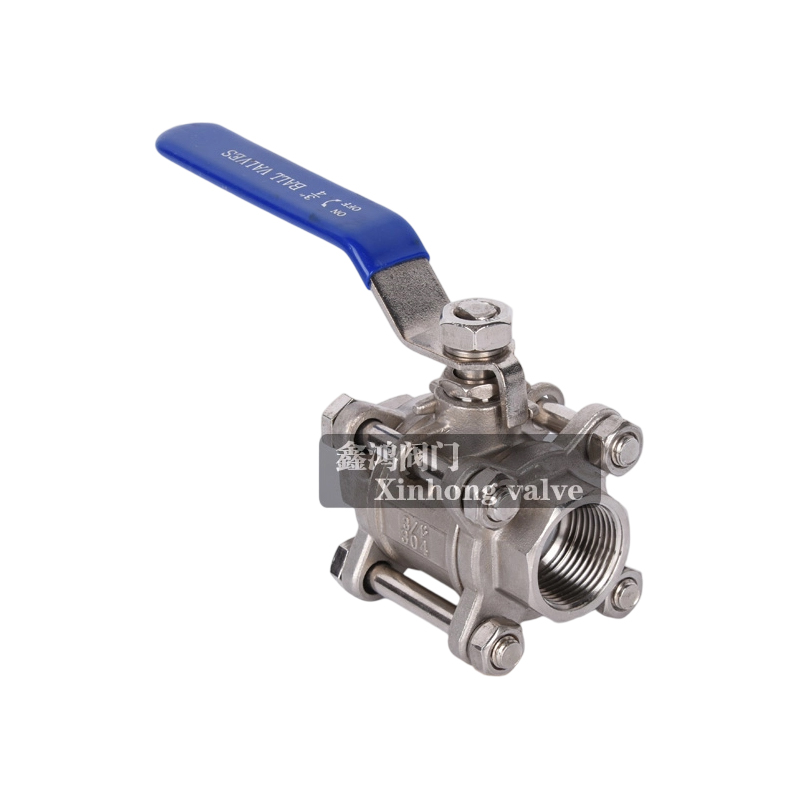

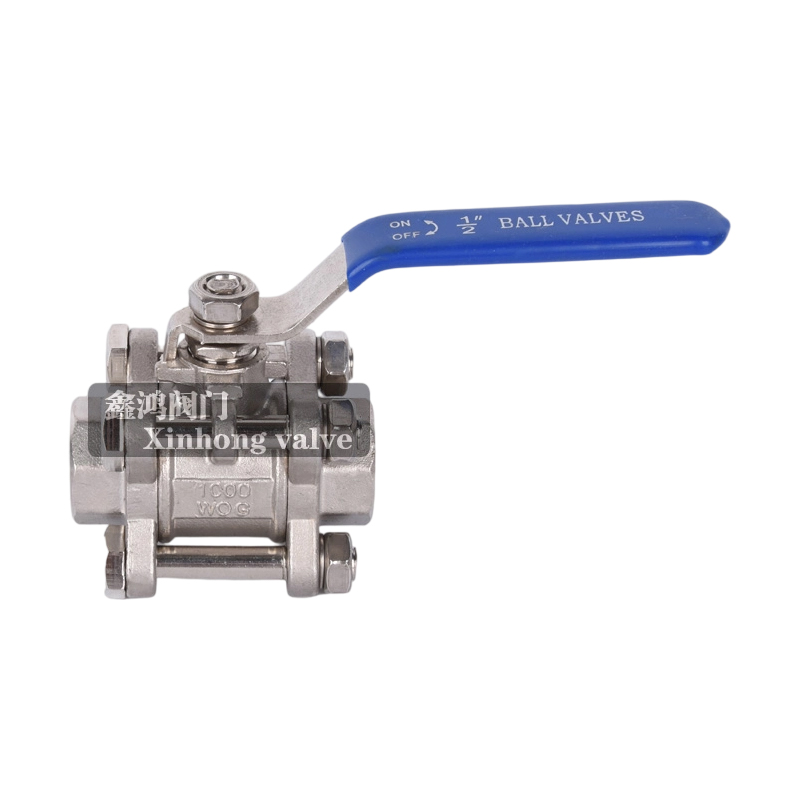

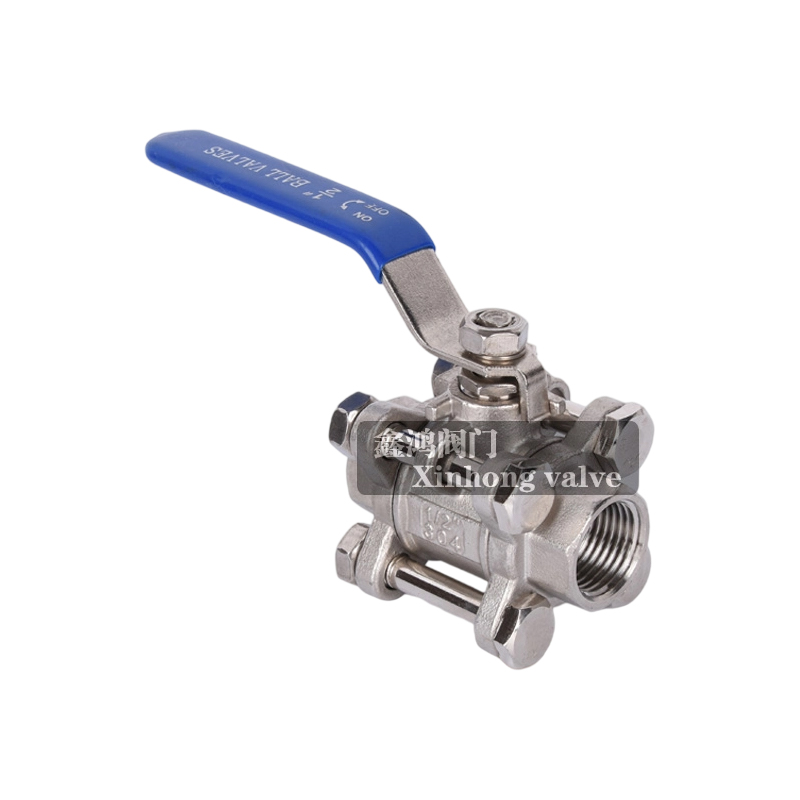

صمام كروي ملولب للحام يدوي مكون من 3 قطع/قطعة

ضغط العمل 1000 رطل/بوصة مربعة
المواد: 304،316
الخيارات: جهاز القفل
خيط الأنابيب ANSI B16.11

مواصفات
المنافذ: كاملة/قياسية

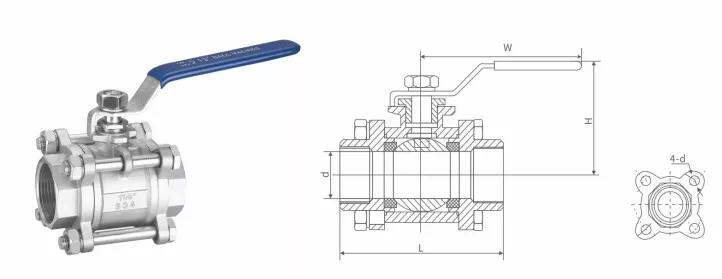

شكل الجسم: ثلاث قطع
نطاق الحجم: المنفذ الكامل: 1/4 بوصة - 4 بوصة (8 مم - 100 مم)
المنفذ القياسي: 3/4 بوصة - 2.5 بوصة (19 مم - 65 مم)
نطاق درجة الحرارة: -50°F إلى 550°F (-46°C إلى 287°C)
تصنيفات الضغط: 2200 رطل/بوصة مربعة CWP (151 بار)
التوصيلات النهائية: ملولبة، لحام المقبس، لحام المؤخرة، ذات حواف 600#، لحام المقبس الممتد، لحام المؤخرة الممتد
مواد الجسم: الفولاذ المقاوم للصدأ، الفولاذ الكربوني، السبائك الخاصة
مواد المقعد: قياسي: TFM 1600
اختياري: Tek-Fil®*، PEEK، UHMWPE، RPTFE، المعدن، حشوات التجويف
التطبيقات: العمليات، البخار، السلامة من الحرائق، الغازات الصناعية، الخدمة الشاقة

تتوفر هذه الصمامات القوية ذات الضغط العالي المكونة من ثلاث قطع في نماذج المنافذ الكاملة والقياسية، وهي مثالية للتطبيقات المتعلقة بالعمليات والخدمة الشديدة ودرجات الحرارة العالية والدورة العالية.

التثبيت الآمن: توفر الصمامات سهولة التشغيل الآلي بفضل لوحة تثبيت المحرك المصبوبة بشكل متكامل والتي تتوافق مع معايير ISO 5211 من خلال أحجام صمامات 2 بوصة.

يوفر تصميم الجسم المكون من ثلاث قطع لسلسلة Triad العديد من المزايا، بما في ذلك مرونة التثبيت، والقضاء على الحاجة إلى مجموعتين من الحواف، وسهولة الخدمة داخل وخارج الخط. تعد ميزات توفير الوقت هذه مفيدة للصناعات التحويلية والصمامات الآلية وأنظمة الأنابيب الملحومة عن طريق تقليل وقت التوقف المكلف. أثناء الصيانة، يمكن أن يظل المشغل والملحقات مثبتة على جسم الصمام. يمكن إعادة تركيب مجموعة الصمام والمشغل بالكامل بسهولة دون الحاجة إلى إعادة معايرة الوحدة.

الخدمة على الخط: لإجراء صيانة خطية، قم بإزالة مسامير الجسم الموجودة على الجانبين المتقابلين من الجسم المركزي، وقم بفك المسمارين الموجودين أعلى الصمام وقم بتأرجح الجسم لأعلى. يمكن أن يتأرجح الصمام إلى اليسار أو اليمين اعتمادًا على البراغي التي تمت إزالتها. يمكن صيانة جميع مكونات الجسم في هذا الوضع دون إزعاج نظام الأنابيب.

الخدمة خارج الخط: لإزالة الصمام بالكامل من الخط، قم بإزالة جميع مسامير الجسم، ثم ارفع جسم الصمام خارج خط الأنابيب. يمكن صيانة الجسم الذي تمت إزالته أو استبداله، ثم إعادة تثبيته دون الحاجة إلى إعادة تنظيم التوصيلات النهائية أو نظام الأنابيب.

يختلف الصمام الكروي المكون من قطعتين والصمام الكروي المكون من ثلاث قطع عن الصمام الكروي لشريحة التدفق. هيكل التصميم الداخلي عبارة عن تصميم ذو رقبة. المنتج من نفس العيار أكثر مقاومة للضغط من نوعي الصمامات الكروية. النوع المكون من قطعتين هو أكثر من النوع المكون من ثلاث قطع. مزايا الصمام الكروي المكون من قطعتين منخفضة التكلفة ورخيصة؛ يتمتع الصمام الكروي المكون من قطعتين بقدرة مقاومة الضغط ومعدل التدفق للمنتجات الثلاثة. الصمام الكروي المكون من ثلاث قطع سهل التركيب. نظرًا لأن صمام الكرة المكون من ثلاث قطع يتم تركيبه وتفكيكه وتثبيته مع خط الأنابيب،فإن صمام الكرة 3PC لديه طرق مختلفة للتوصيل مثل الشفة والخيط واللحام الطرفي والمشبك.
