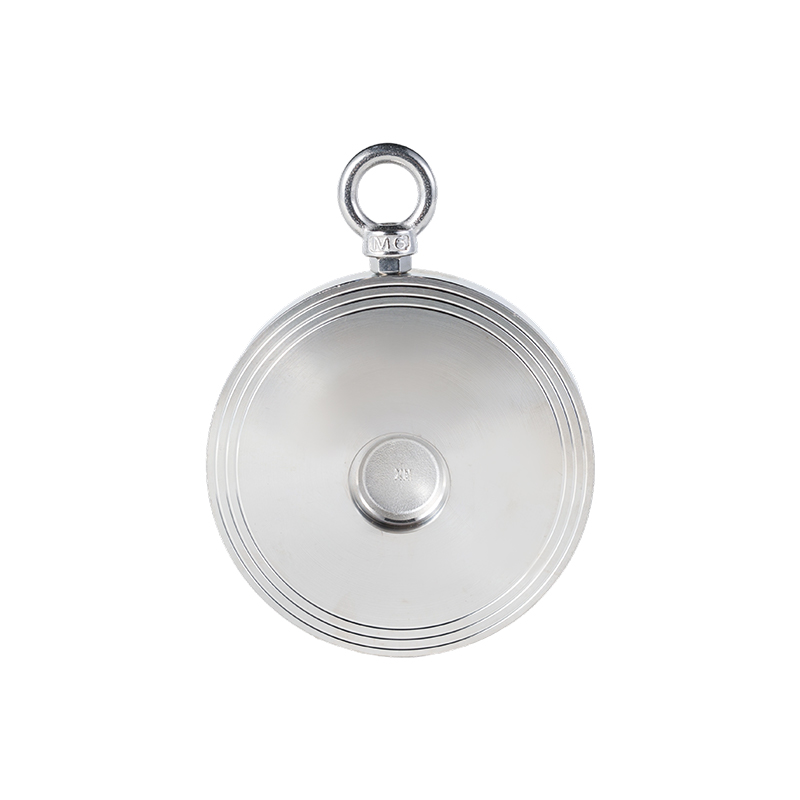

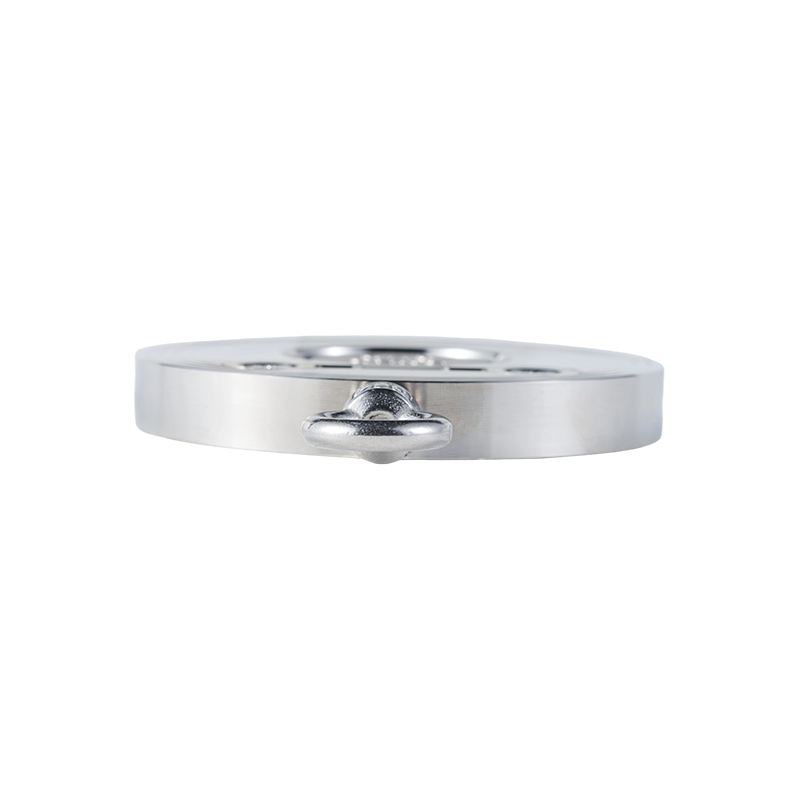

صمام فحص رقاقة رقيقة ذات قرص واحد H74W

1. التعريف الأساسي
صمام فحص الرقاقة H74 (المعروف أيضًا باسم صمام فحص من نوع الرقاقة) هو صمام يحقق تدفقًا أحادي الاتجاه من خلال ختم بين القرص والمقعد. يتم استخدامه عادةً لمنع التدفق العكسي للوسائط داخل خطوط الأنابيب. يتوافق رقم الطراز "H71" مع المعيار الوطني (GB/T 12236)، مما يشير إلى صمام فحص متصل بالشفة على شكل رقاقة.

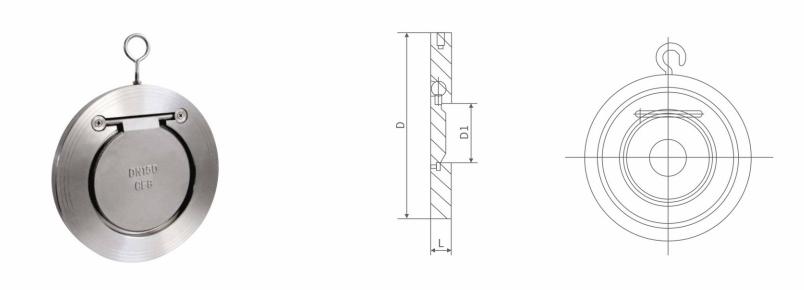

2. الميزات الهيكلية
مواد جسم الصمام: الفولاذ الكربوني الشائع، الفولاذ المقاوم للصدأ (304/316)، الفولاذ السبائكي، إلخ، مناسب لظروف التشغيل المختلفة (مثل الوسائط المسببة للتآكل أو البيئات ذات درجات الحرارة العالية والضغط العالي).
تصميم الختم: يستخدم القرص والمقعد أختامًا مرنة أو معدنية. تشتمل بعض الموديلات على جهاز عازل لتقليل المطرقة المائية.
طريقة التركيب: يتم تأمين الهيكل بواسطة شفة أو مسامير، وهو مدمج ويشغل مساحة صغيرة.

3. التطبيقات
خطوط الأنابيب الصناعية: التطبيقات التي تتطلب تدفقًا أحادي الاتجاه في أنظمة البترول والمواد الكيميائية ومعالجة المياه وأنظمة التدفئة والتهوية وتكييف الهواء وغيرها من التطبيقات.
حماية مخرج المضخة: تمنع التدفق العكسي للوسائط أثناء إيقاف تشغيل المضخة، مما قد يؤدي إلى إتلاف المعدات (مثل المضخات والضواغط). الوسائط الخاصة: مناسبة للوسائط مثل البخار والزيت والأحماض والقلويات. حدد النموذج المناسب بناءً على المادة.

4. نقاط الاختيار الرئيسية
معلمات الوسائط: حدد بوضوح نوع الوسائط ودرجة الحرارة والضغط ونطاق التدفق.
أبعاد التوصيل: تطابق معيار شفة الأنبوب (مثل سلسلة PN/Class).
متطلبات الختم: بالنسبة للتطبيقات ذات الإحكام العالي، يفضل استخدام الأختام المعدنية. بالنسبة للوسائط المسببة للتآكل، يتم تفضيل المواد المقاومة للتآكل (مثل الأقراص المبطنة بالفلور).

5. الصيانة والاحتياطات
الفحص الدوري: قم بتنظيف القرص لإزالة المواد الغريبة وفحص الختم بحثًا عن التآكل.
مواصفات التثبيت: تأكد من محاذاة اتجاه تدفق الوسائط مع الاتجاه المشار إليه بواسطة سهم الصمام لتجنب التثبيت العكسي.
في حالة عدم الاستخدام لفترة طويلة: قم بتصريف الوسائط الداخلية لمنع الصدأ أو التبلور.
