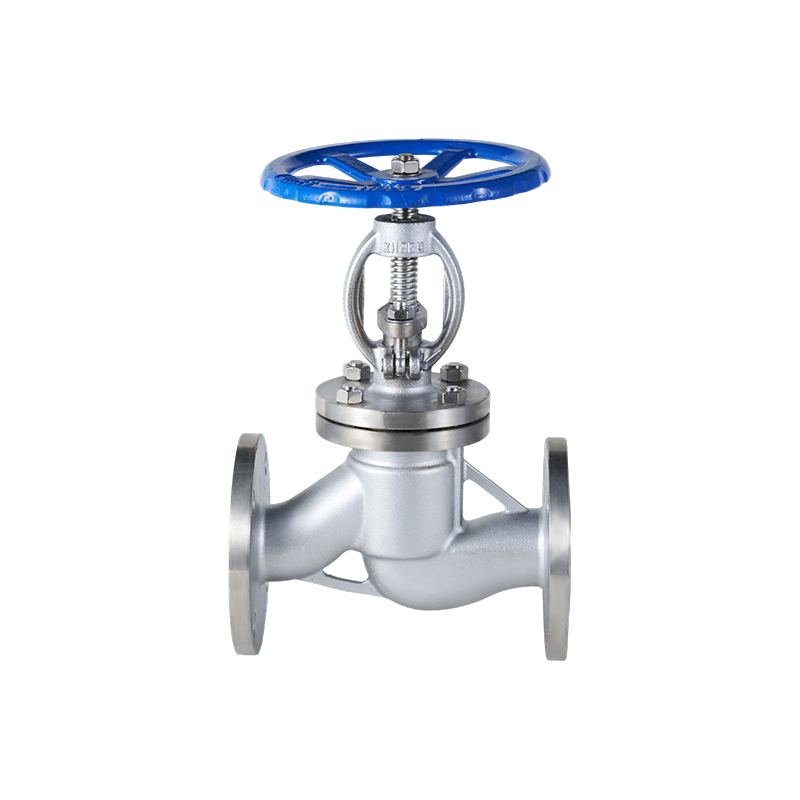

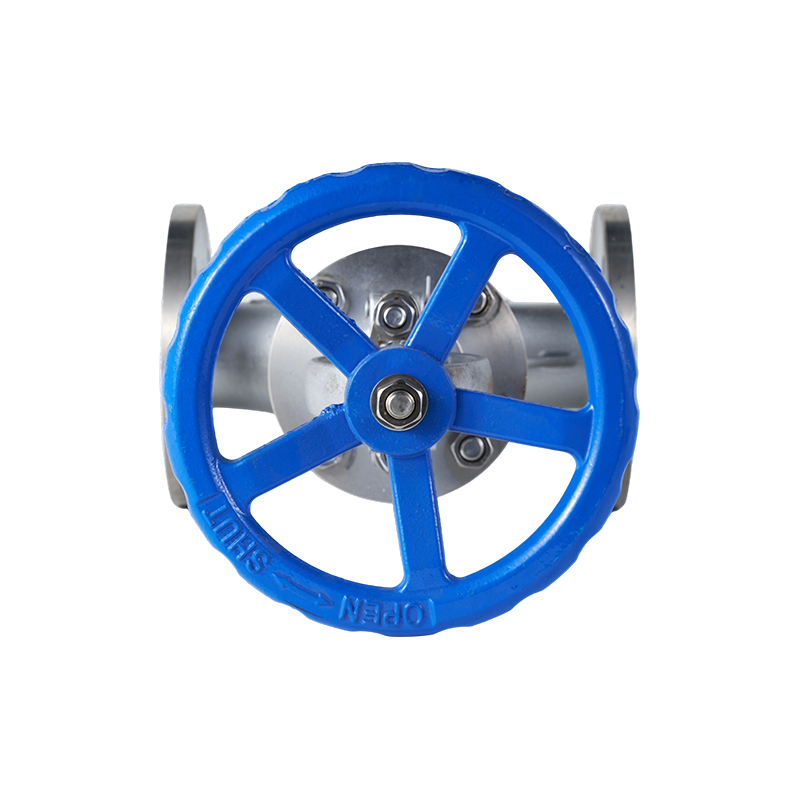

صمام كروي ذو شفة قياسي أمريكي من فئة ANSI 150

قبلV: PN 16 صمام كروي ذو شفة قياسية وطنية للضغط التالي: لا يوجد مقال تالي

مواصفات
وصف
معلمة
مادة
الأبعاد الخارجية

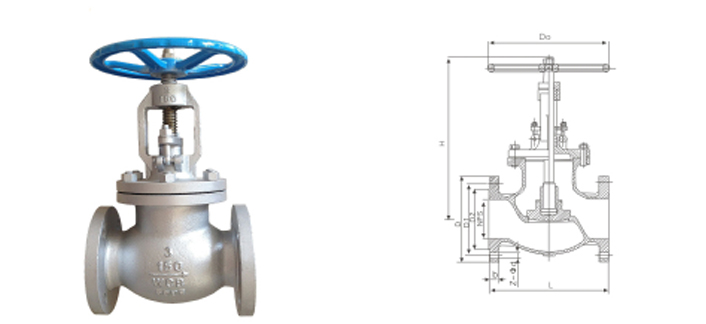

مخطط الهيكل

مواصفات

وسائل الإعلام: المياه
درجة الحرارة:-10℃-200℃
المواد: الفولاذ المقاوم للصدأ
الهيكل: صمام كروي عبر الطريق
شكل الختم: صمام كروي لتعبئة الغدة
موضع خيط الجذع: ساق لولبي خارجي
المعيار: ANSI/GB
التطبيق: الاستخدام الصناعي،السائل
نوع الاتصال: شفة إلى شفة
وصف الوظيفة:
محور الجذع وسطح إغلاق المقعد عموديان، وهو صمام موثوق للغاية للقطع والتحكم.

شركة

Zhejiang Xinhong Valve & Fitting Co., Ltd.

شركة Zhejiang Xinhong Valve & Fitting Co., Ltd. هي مصنع لتصنيع الصمامات يتمتع بخبرة 16 عامًا في إنتاج الصمامات وبيعها وخدمتها. تشغل الشركة مساحة أرض قدرها 2000 متر مربع ويعمل بها 120 موظفًا. تمتلك الشركة مبنى مصنع حديث، ومعدات تصنيع ممتازة، وآلة حفر، ومخرطة عمودية، ومخرطة CNC، ولحام رش البلازما، وتحليل التركيب الكيميائي، واختبار الأداء الميكانيكي، واختبار الصلابة، ومطياف القراءة المباشرة المستورد، و الاختبارات غير المدمرة. التأكد من أن المنتجات تتوافق مع معايير التصميم والتفتيش ذات الصلة، بحيث يتم تحسين مستوى جودة المنتجات بشكل مستمر.

أخبار

الصمام الكروي اللولبي اليدوي: ما الذي يهم عندما يقوم ربع دورة بالمهمة
03 Jul, 2026
صمام الكرة بسيط. كرة بها ثقب من خلالها. جذع. مقبض. أدر المقبض تسعين درجة، وسوف تتماشى الفتحة مع التدفق أو تسده. أ صمام الكرة اللولبي اليدوي تضيف وصلات طرفية ملولبة، حتى تتمكن من ربطها مباشرة...
Read More
الشركة المصنعة للصمام الكروي ذو الحواف: التحكم الدقيق في الأنابيب الصناعية
26 Jun, 2026
صمام الكرة الأرضية يتحكم في التدفق. اقلب المقبض. يتحرك القرص لأعلى ولأسفل. انها مقاعد ضد الافتتاح. يتوقف التدفق أو يذهب. أ الشركة المصنعة لصمام الكرة الأرضية ذات الحواف تنتج هذه الصمامات للأ...
Read More
الصمام الكروي ذو النهاية اللولبية: إغلاق بسيط للأنابيب الصغيرة
19 Jun, 2026
صمام الكرة الأرضية يتحكم في التدفق. اقلب المقبض. يتحرك القرص لأعلى ولأسفل. انها مقاعد ضد الافتتاح. يتوقف التدفق أو يذهب. أ صمام الكرة الأرضية نهاية المسمار يتصل بالأنابيب ذات الخيوط. لا لحام...
Read More
مصفاة شبكية على شكل حرف Y 100: ترشيح دقيق للمعدات الحساسة
12 Jun, 2026
يتدفق الماء عبر الأنابيب. وكذلك الحال مع المواد الكيميائية. المبرد. وقود. زيت. كلهم يحملون الحطام. رقائق الصدأ. مخدر الأنابيب. الرواسب. هذا الحطام يعرقل الصمامات. إنه يسد الفوهات. إنه يدمر المضخات....
Read More

المعيار الفني
المعيار الفني
التصميم والتصنيع	وجها لوجه من البداية إلى النهاية	أبعاد الحافة	أبعاد اللحام الطرفي	تصنيف الضغط ودرجة الحرارة	التفتيش والاختبار
ANSI B16.34, BS1873	ANSI B16.10	ANSI B16.5	ANSI B16.25	ANSI B16.34	API 598
الممتلكات الرئيسية والمواصفات
الممتلكات الرئيسية والمواصفات
الضغط الاسمي (Lb)	اختبار القوة (اختبار القشرة)		اختبار ختم الماء		اختبار ختم الهواء
الضغط الاسمي (Lb)	MPa	lbf/in²	MPa	lbf/in²	MPa	lbf/in²
150	3.1	450	2.2	315	0.5~0.7	60~100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630
900	23.1	3350	16.8	2440
1500	38.4	5575	28.1	4080
2500	64.6	9367	47.4	6873

قرص غطاء الجسم	جذع	ختم الوجه	التعبئة	درجة حرارة العمل (°C)	وسط مناسب
WCB	2Cr13	تعزيز مرونة 1Cr13/المرونة الجرافيت SFB-2 08 الفولاذ الطري 08الفولاذ الناعم F304 F316 F304L F316L	الجرافيت اللحمي تعزيز مرونة الجرافيت إس إف SFB/260 SFP/260 PTFE	≤425	الماء والبخار والمنتجات البترولية
WC1	38CrMoAl،25Cr2MoV			≤450
WC6				≤540
WC9				≤570
C5, C12				≤540
CF8	F304			≤600	حمض النيتريك، حمض الخليك، اليوريا
CF3	F316
CF8M	F304L
CF3M	F316L

DN	150Lb 150LbP 150LbR
mm	in	L	D	D1	D2	b	f	n-φd	H	DO
15	1/2"	108	90	60.3	34.9	10	2	4-16	163	100
20	3/4"	117	100	69.9	42.9	10.9	2	4-16	193	125
25	1"	127	110	79.4	50.8	11.6	2	4-16	250	160
32	1-1/4"	140	115	88.9	63.5	13.2	2	4-16	250	160
40	1-1/2"	165	125	98.4	73	14.7	2	4-16	291	180
50	2"	203	152	120.7	92.1	16.3	2	4-19	312	200
65	2-1/2"	216	180	139.7	104.8	17.9	2	4-19	387	200
80	3"	241	190	152.4	127	19.5	2	4-19	411	250
100	4"	292	230	190.5	157.2	24.3	2	8-19	454	250
125	5"	356	255	215.9	185.7	24.3	2	8-22	455	300
150	6"	406	280	241.3	215.9	25.9	2	8-22	541	350
200	8"	495	345	298.5	269.9	29	2	8-22	651	450
250	10"	622	405	362	323.8	30.6	2	12-26	800	450
300	12"	698	485	431.8	381	32.2	2	12-26	1213	500
350	14"	787	535	476.3	412.8	35.4	2	12-29	1450	600
DN	300Lb 300LbP 300LbR
mm	in	L	D	D1	D2	b	f	n-φd	H	DO
15	1/2"	152	95	66.7	34.9	14.7	2	4-16	163	100
20	3/4"	178	115	82.6	42.9	16.3	2	4-19	193	125
25	1"	203	125	88.9	50.8	17.9	2	4-19	250	160
32	1-1/4"	216	135	98.4	63.5	19.5	2	4-19	250	160
40	1-1/2"	229	155	114.3	73	21.1	2	4-22	291	180
50	2"	267	165	127	92.1	22.7	2	8-19	399	200
65	2-1/2"	292	190	149.2	104.8	25.9	2	8-22	438	200
80	3"	318	210	168.3	127	29	2	8-22	464	200
100	4"	356	255	200	157.2	32.2	2	8-22	565	250
125	5"	400	280	235	185.7	35.4	2	8-22	614	250
150	6"	444	320	269.9	215.9	37	2	12-22	717	300
200	8"	559	380	330.2	269.9	41.7	2	12-26	930	350
250	10"	622	445	387.4	323.8	48.1	2	16-29	1020	450
300	12"	711	520	450.8	381	51.3	2	16-32	1231	500
