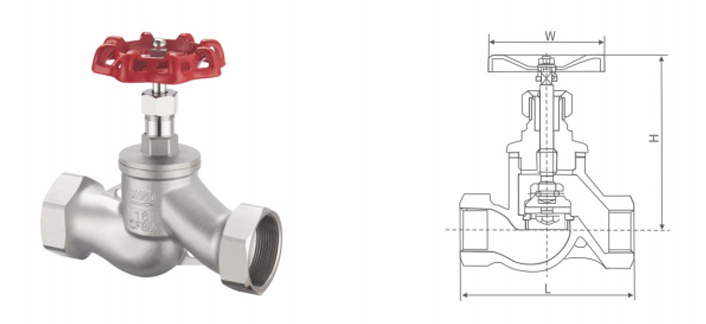

PN 16 صمام كروي ذو شفة قياسية وطنية للضغط

مواصفات المنتج: NPS 1/2"~2"
درجة الحرارة المطبقة:-20~120℃
الضغط الاسمي: PN 1.6 ميجا باسكال
التصميم والتصنيع: GB/T 12237/ANSI B16.34
حجم الاتصال:GB/T 9113.1/ASME B16.5 CLASS150
الطول الهيكلي:GB/T 12221/ASMW B16.1
معيار الخيط: وفقًا لـ BSPT/BSP/NPT/DIN/JIS/RC/G
الفحص والاختبار:GB/T 13927/API 598

1. المعلمات الأساسية

PN16: يشير إلى معدل ضغط اسمي يبلغ 1.6 ميجا باسكال (حوالي 16 بار)، وهو مناسب لتطبيقات الضغط المتوسط والمنخفض.
اتصال الشفة: يتصل بالأنبوب عبر شفة، مما يسهل عملية التفكيك والصيانة. يستخدم عادة لأنظمة الأنابيب الثابتة.
مادة جسم الصمام: الفولاذ الكربوني الشائع، أو الفولاذ المقاوم للصدأ (مثل 304، 316)، أو الفولاذ السبائكي، يتم اختياره على أساس تآكل الوسط.

2. الميزات الهيكلية
نوع الصمام الكروي: يتحكم في التدفق عن طريق رفع القرص وخفضه. مناسبة للتشغيل الكامل المفتوح/المغلق. لا ينصح به لتنظيم التدفق.
طريقة الختم: ختم ناعم (مطاط/PTFE) أو ختم صلب (طبقة معدنية). توفر الأختام الناعمة مقاومة أكبر للتآكل، بينما توفر الأختام الصلبة مقاومة أفضل للتآكل.
طريقة التشغيل: يدوي، كهربائي، هوائي، أو هيدروليكي. تتطلب النماذج اليدوية عجلة يدوية. يُستخدم التشغيل الكهربائي/الهوائي بشكل شائع في الأنظمة الآلية.

3. التطبيقات
أنظمة الأنابيب الصناعية: البترول، الكيماويات، معالجة المياه، التدفئة والتهوية وتكييف الهواء (HVAC)، تجهيز الأغذية، إلخ. أنواع الوسائط: الماء والنفط والغاز والبخار والسوائل المسببة للتآكل بشكل معتدل (حسب المادة).
نطاق درجة الحرارة: عادةً من -29°C إلى 425°C (اعتمادًا على المادة ومادة الختم).

4. نقاط الاختيار الرئيسية
توافق الضغط: تأكد من أن ضغط النظام هو ≤ PN16 (1.6 ميجا باسكال).
توافق الوسائط: حدد جسم الصمام ومواد الختم بناءً على التآكل ودرجة الحرارة.
أبعاد الاتصال: يجب أن تتطابق معايير الحافة مع خط الأنابيب (على سبيل المثال، GB، ANSI، EN، وما إلى ذلك).
متطلبات القيادة: يفضل استخدام المحركات الكهربائية/الهوائية في سيناريوهات الأتمتة.

5. اعتبارات التثبيت
الاتجاه: يجب تركيب قرص الصمام عموديًا، مع محاذاة اتجاه تدفق الوسائط مع السهم الموجود على جسم الصمام.
فحص الختم: قم بتنظيف أسطح الشفة قبل التثبيت واستخدم الحشيات (على سبيل المثال، الجرافيت أو المطاط) لضمان إحكام الختم.
الدعم والصيانة: تتطلب الصمامات الكبيرة أقواسًا وفحوصات منتظمة للأختام وتزييت المحرك.
