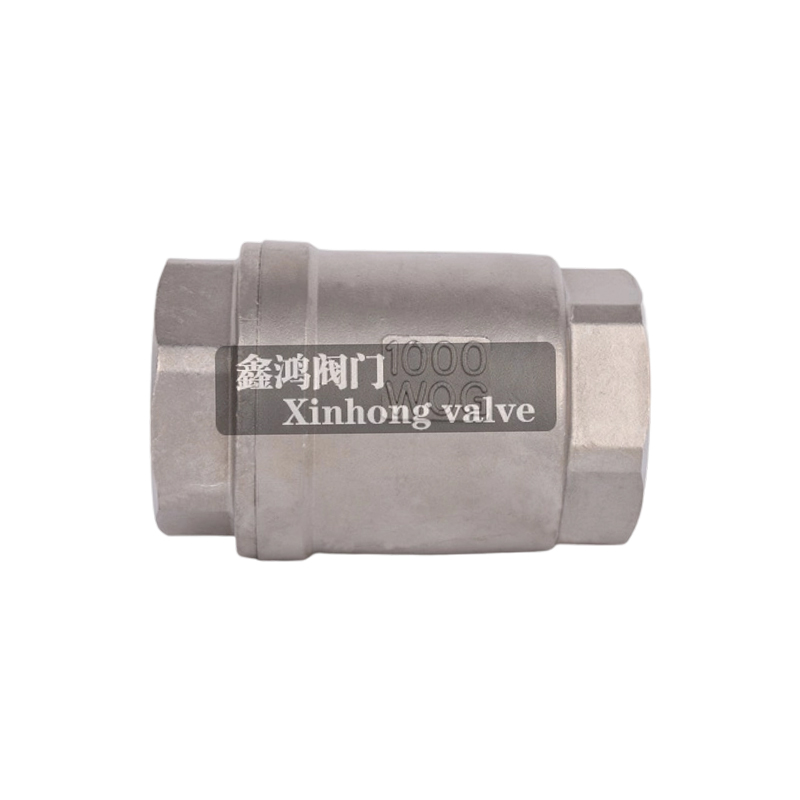

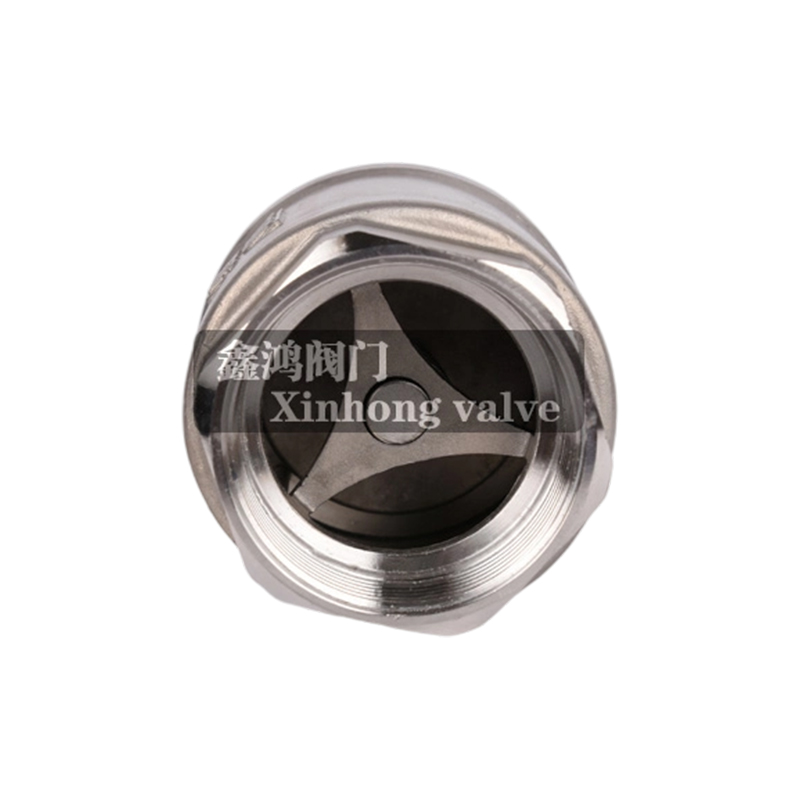

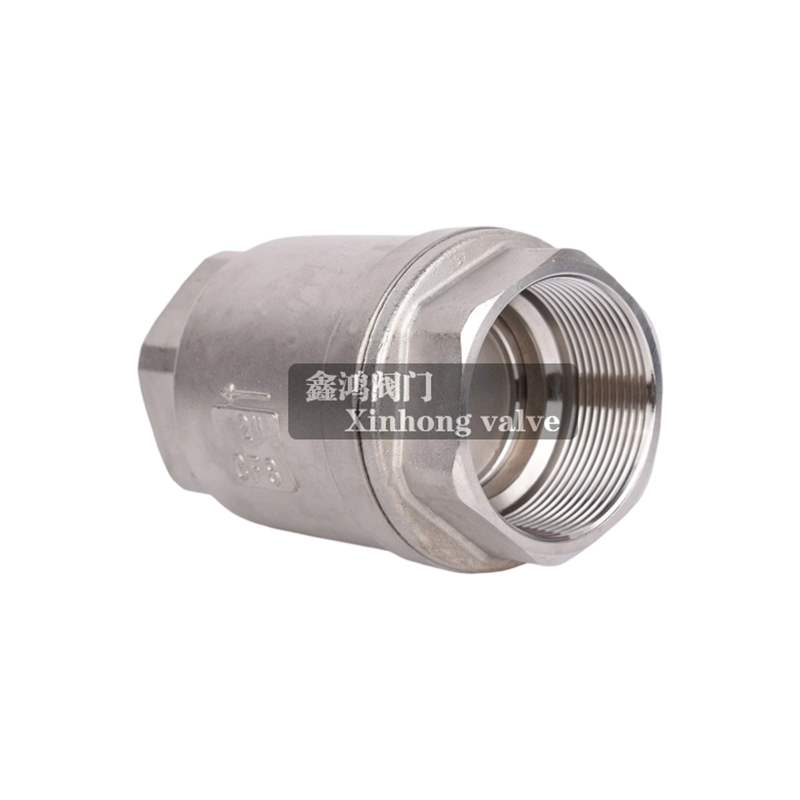

صمام فحص زنبركي عمودي ثلاثي الأبعاد

المقاس 1/4"-3"(DN8-DN80)
المواد SS304،SS316 (CF8،CF8M)
الضغط 1000 رطل/بوصة مربعة
وسط مناسب من الماء والزيت والهواء وبعض السوائل المسببة للتآكل وما إلى ذلك (WOG)
نطاق درجة الحرارة -20-350
اتصال F/F ملولب
نوع الخيط NPT،BSPT،BSP،PT،DIN2999 إلخ
ختم PTFE،RPTFE،PPL الخ
استثمار الصب

يشير صمام الفحص الرأسي إلى الصمام الذي يفتح ويغلق رفرف الصمام تلقائيًا بالاعتماد على تدفق الوسط نفسه لمنع التدفق العكسي للوسط، والمعروف أيضًا باسم صمام الفحص، والصمام أحادي الاتجاه، وصمام التدفق العكسي، وصمام الضغط الخلفي. صمام الفحص هو صمام أوتوماتيكي وظيفته الأساسية منع التدفق العكسي للوسط، والدوران العكسي للمضخة ومحرك القيادة، وتفريغ وسط الحاوية. يمكن أيضًا استخدام صمامات الفحص على الخطوط التي تزود الأنظمة المساعدة حيث قد يرتفع الضغط فوق ضغط النظام. يمكن تقسيم صمامات الفحص بشكل أساسي إلى صمامات فحص متأرجحة (تدور وفقًا لمركز الثقل) وصمامات فحص رافعة (تتحرك على طول المحور).

عادةً ما يعمل هذا النوع من الصمامات تلقائيًا. تحت تأثير ضغط السائل المتدفق في اتجاه واحد، يفتح رفرف الصمام؛ عندما يتدفق السائل في الاتجاه المعاكس، يعمل ضغط السائل ورفرف الصمام المتزامن ذاتيًا لرفرف الصمام على مقعد الصمام، وبالتالي قطع التدفق.

الميزة:
1.ينقسم صمام الفحص ثلاثي الأبعاد إلى شفة ورقاقة، ويتميز بخصائص الهيكل البسيط والأجزاء القليلة والوزن الخفيف. يستخدم صمام الفحص العمودي بشكل أساسي في ظروف العمل المختلفة حيث يكون من الضروري منع التدفق العكسي للوسط.

2.يمكن استخدام صمام الفحص الرأسي للتركيب الرأسي بدون زنبرك، واستخدام وزن قرص الصمام نفسه وضغط عودة السائل لتشغيل وظيفة الفحص.
