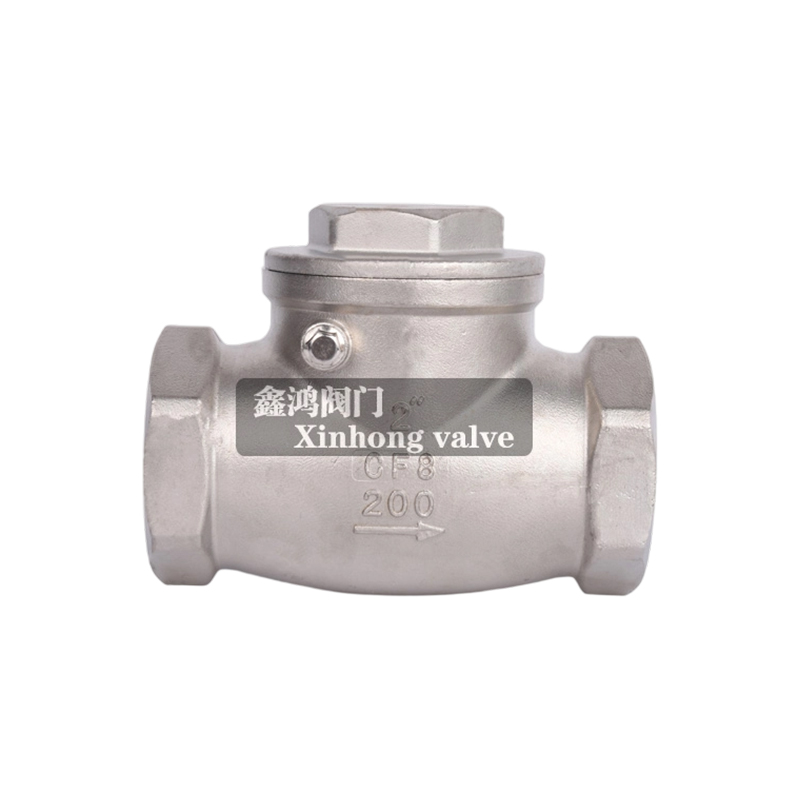

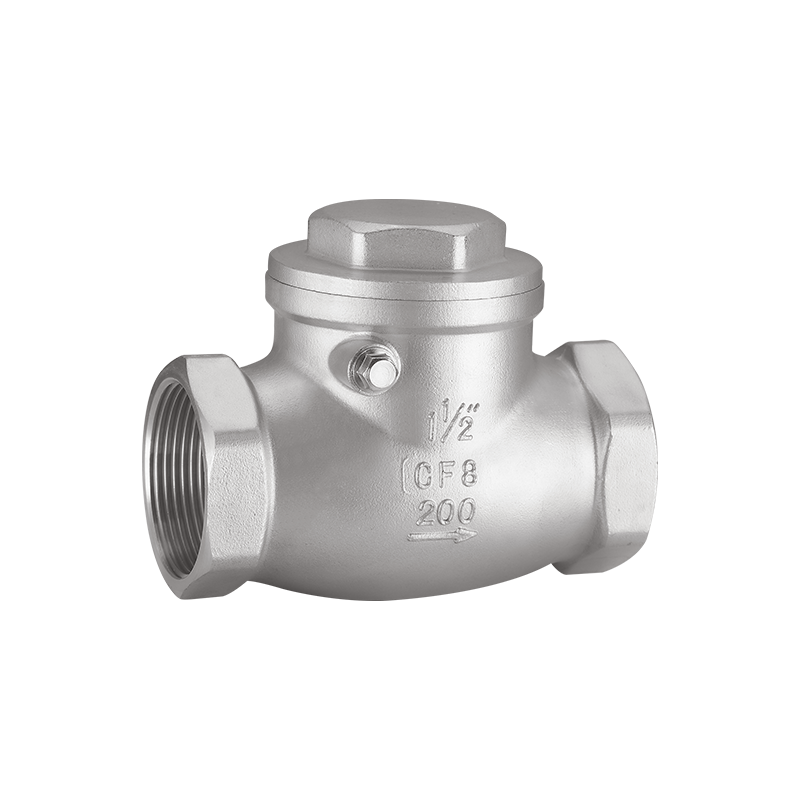

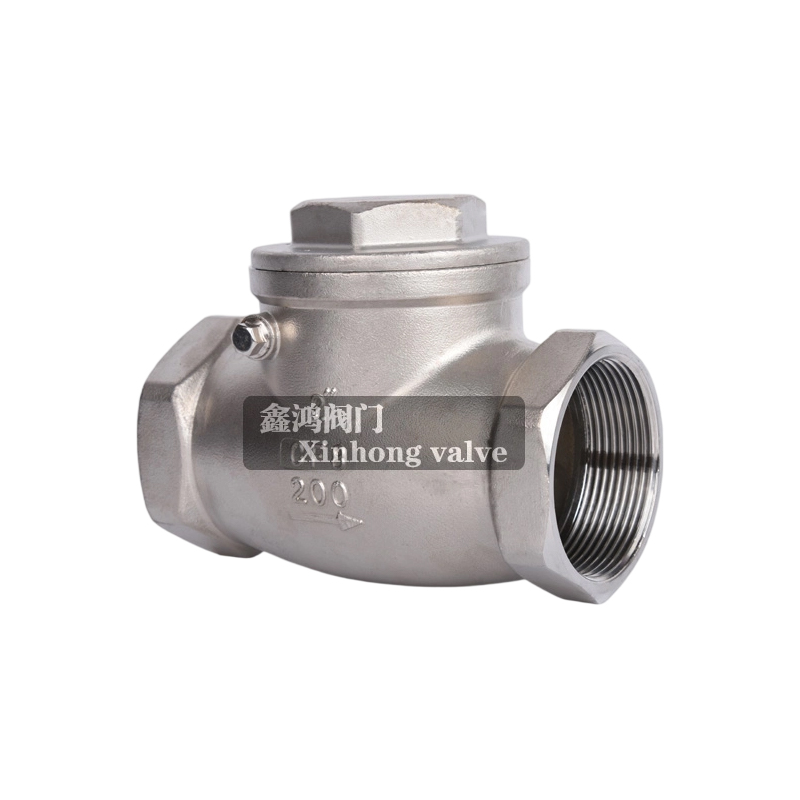

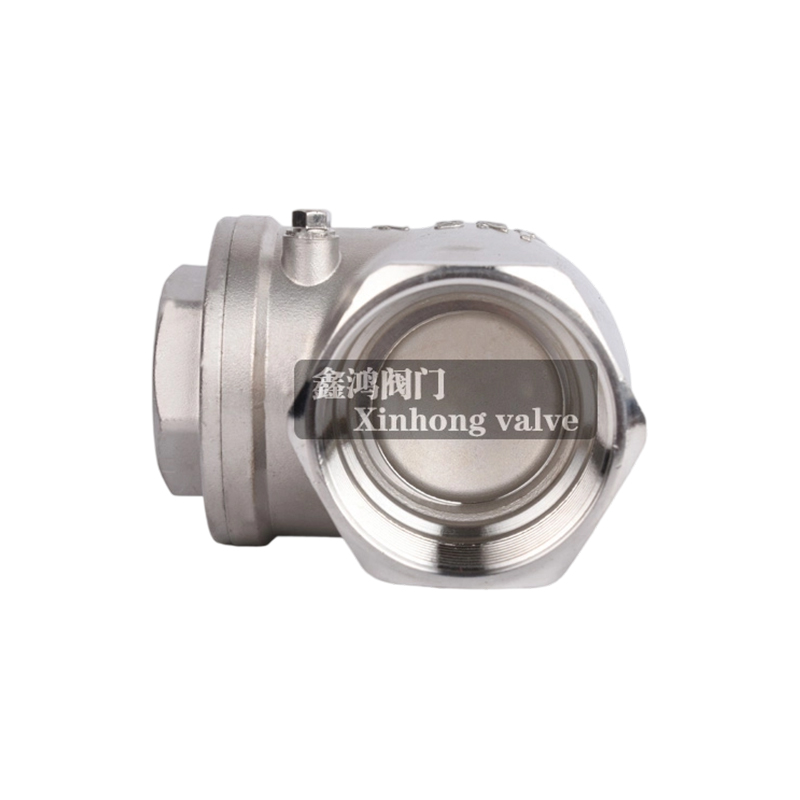

صمام فحص الخيط الأفقي اليدوي المتأرجح

نوع توصيل صمام الفحص H14: خيط
الهيكل: بادئ الدوران
القطر الاسمي: 1/2 "-3" (مم)
الوسط المطبق: وسائط كيميائية مختلفة شديدة التآكل
بيئة الضغط: الضغط الجوي
المعيار: المعيار الوطني
اتجاه التدفق: أحادي الاتجاه
وضع تشغيل صمام فحص المسمار: يدوي
درجة حرارة العمل: درجة الحرارة العادية
النوع (موضع القناة): مستقيم

الميزات
تم تصنيعه في منشأة ISO-9001
جسم ذو نمط ثقيل
تصميم الجسم من قطعة واحدة
ختم حلقة PTFE 0
ختم القرص المعدني إلى المعدني

الموافقات
ANSI B1.20.1

تصنيف الضغط/درجة الحرارة
200WOG
-4°F إلى 392° F

صمام فحص التأرجح

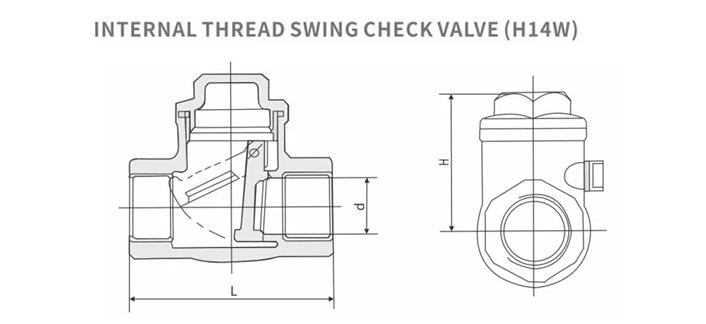

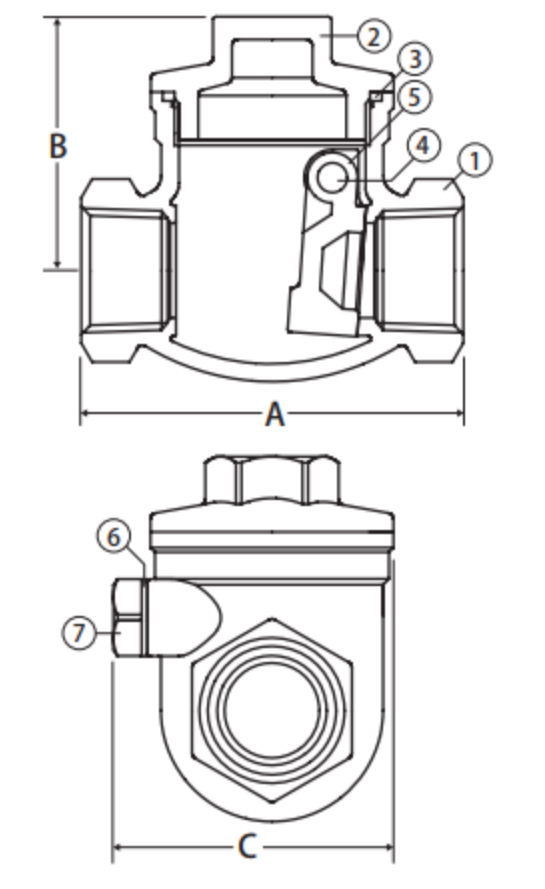

يتكون صمام الفحص المتأرجح الأساسي من جسم صمام وغطاء وقرص متصل بمفصلة. يتأرجح القرص بعيدًا عن مقعد الصمام للسماح بالتدفق في الاتجاه الأمامي، ويعود إلى مقعد الصمام عند توقف التدفق العلوي، لمنع التدفق العكسي.
القرص الموجود في صمام الفحص من النوع المتأرجح غير موجه لأنه يفتح أو يغلق بالكامل. تتوفر العديد من تصميمات الأقراص والمقاعد، وذلك لتلبية متطلبات التطبيقات المختلفة. يسمح الصمام بالتدفق الكامل دون عائق ويغلق تلقائيًا مع انخفاض الضغط. يتم إغلاق هذه الصمامات بالكامل عندما يصل التدفق إلى الصفر، وذلك لمنع التدفق العكسي. الاضطراب وانخفاض الضغط في الصمام منخفضان جدًا.

الفرق بين صمام الفحص الأفقي وصمام الفحص الرأسي:
1 يتم تركيب صمام الفحص الأفقي في خط الأنابيب الأفقي، ويتم تركيب الصمام الرأسي في خط الأنابيب الرأسي.
2 يتم وضع صمام الفحص الأفقي أفقيًا؛ ويتم وضع صمام الفحص الرأسي رأسيًا وتصميمه مع خط الأنابيب.
3 صمام الفحص الأفقي هو لتجنب التدفق العكسي للوسط في خط الأنابيب، ويتم فتح وإغلاق أجزاء الفتح والإغلاق تلقائيًا وفقًا لتدفق الوسط والجاذبية، بينما يقوم النوع الرأسي بقمع القوة الخارجية للزنبرك لجعل الصمام مفتوحًا ومغلقًا بسبب ضغط الوسط عند نهاية مدخل خط الأنابيب.

ما هو معيار اختيار صمام الفحص؟
1 لمنع تدفق الوسط في الاتجاه المعاكس، يجب تركيب صمامات فحص على المرافق والأجهزة وخطوط الأنابيب.
2 صمامات الفحص مناسبة بشكل عام للوسائط النظيفة، وليس للوسائط ذات الجزيئات الصلبة واللزوجة العالية.
3 عادة، ينبغي استخدام صمامات فحص الرفع الأفقية على خطوط الأنابيب الأفقية التي يبلغ قطرها الاسمي 50 ملم.
4 لا يمكن تركيب صمامات فحص الرفع الأفقية إلا في خطوط الأنابيب الأفقية.
5 بالنسبة لخط أنابيب مدخل المضخة، من المناسب استخدام الصمام السفلي. عادةً ما يتم تركيب الصمام السفلي فقط على خط الأنابيب الرأسي لمدخل المضخة، ويتدفق الوسط من الأسفل إلى الأعلى.
6 يتمتع نوع الرفع بأداء أفضل من نوع التأرجح، كما أن قوة السائل كبيرة. النوع الأفقي مناسب للتركيب على خطوط الأنابيب الأفقية، والنوع الرأسي مناسب للتركيب على خطوط الأنابيب الرأسية.
